產品系列：60HZ變頻電源系列

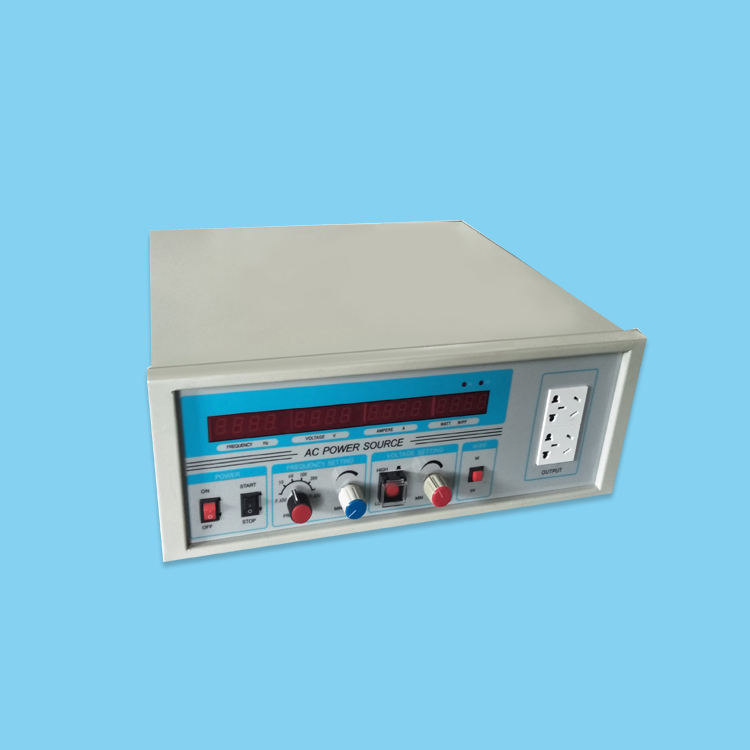

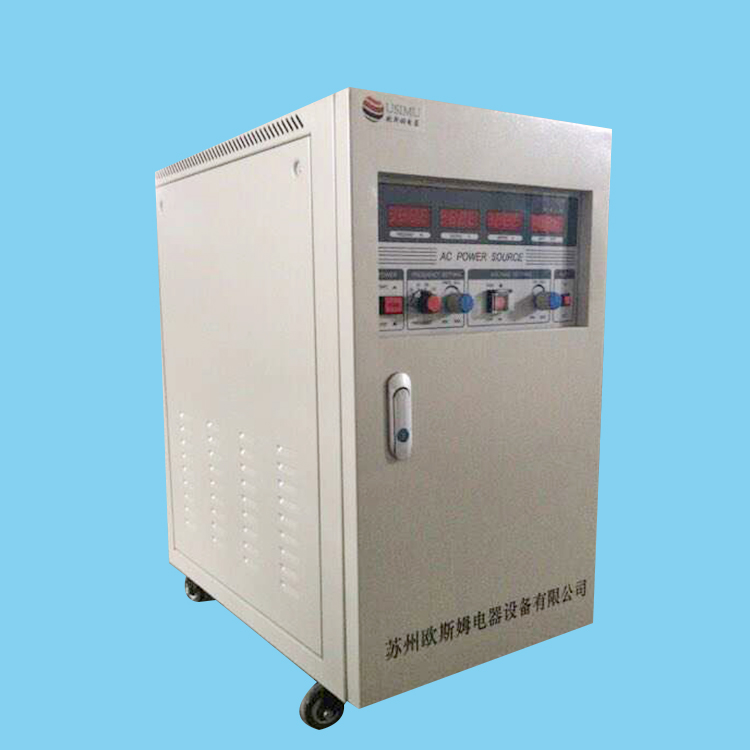

產品簡介：產品簡介： OSM60系列交流單相變頻電源，以DSP處理器為核心，全數字化控制與反饋，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性, 具有負載適應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱，過欠壓等保護功能，以保證電源可靠運行。
- 產品介紹
- 功能特點
- 產品用途
- 技術參數
產品簡介：
OSM60系列交流單相變頻電源，以DSP處理器為核心，全數字化控制與反饋，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性,具有負載適應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱，過欠壓等保護功能，以保證電源可靠運行。
單相變頻電源性能特點：
1、 核心采用原裝日本三菱IGBT模塊或德國英飛凌IGBT模塊，驅動為日本三菱機芯，可保證IGBT的可靠工作。
2、 功率器件合理應用，帶載能力強，滿負載可連續工作。
3、 動態反應速度快，突加負載壓降小，反應速度小于2ms。
4、 源表一體化，操控簡單方便，高精度LED數字顯示（電壓、電流、頻率、功率&功率因素）。
5、 旋鈕式快速調節電源電壓及頻率的輸出，輸出調節范圍寬，低檔電壓0-150V；高檔電壓0-300V連續可調。
6、 輸出采用隔離變壓器，波形純正穩定，整機安全可靠，具有較強的抗干擾能力，可配套發電機組使用。
7、 可配選RS232、RS485、開關量、0-5V/0-10V/4-20mA模擬量信號等遠距離程控。
技術參數：
|
電源型號 |
11005 |
11010 |
11020 |
11030 |
11050 |
11060 |
11100 |
31150 |
31200 |
31300 |
31450 |
31600 |
||
|
額定容量 |
500VA |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
||
|
輸出限電流 |
低檔（L） |
4.2A |
8.4A |
16.8A |
25A |
42A |
50A |
84A |
126A |
168A |
250A |
375A |
500A |
|
|
高檔（H） |
2.1A |
4.2A |
8.4A |
12.5A |
21A |
25A |
42A |
63A |
84A |
125A |
188A |
250A |
||
|
電路方式 |
IGBT/PWM脈寬調制方式 |
|||||||||||||
|
輸入 |
相數 |
單相 |
三相四線 |
|||||||||||
|
電壓 |
220V±15% |
380V±15% |
||||||||||||
|
頻率 |
50HZ/60HZ±5% |
|||||||||||||
|
輸出 |
相數 |
單相 |
||||||||||||
|
波形 |
正弦波 |
|||||||||||||
|
電壓 |
低檔：0-150V連續可調（特殊可定做） |
|||||||||||||
|
高檔：0-300V連續可調（特殊可定做） |
||||||||||||||
|
負載穩壓率 |
≤0.5% |
|||||||||||||
|
電源穩壓率 |
≤0.5% |
|||||||||||||
|
額定頻率 |
50HZ、60HZ、100HZ、200HZ以及400HZ |
|||||||||||||
|
調節范圍 |
45-70HZ或40-500HZ連續可調（可接受特殊頻率定制） |
|||||||||||||
|
頻率穩定率 |
≤0.01% |
|||||||||||||
|
波形失真度（THD） |
THD≤2% |
|||||||||||||
|
效率 |
≥95%（100%阻性負載） |
|||||||||||||
|
反應時間 |
≤2mS |
|||||||||||||
|
適應負載 |
感性、容性、阻性以及混合型負載 |
|||||||||||||
|
顯示 |
高精度四位數字式LED顯示，電壓、電流、頻率、功率及功率因素 |
|||||||||||||
|
冷卻方式 |
風扇冷卻 |
|||||||||||||
|
輸出保護 |
有完善的過壓、過流、短路、過熱等保護功能及報警裝置 |
|||||||||||||
|
可靠性 |
MTBF |
1.0×105h |
||||||||||||
|
MTTR |
0.5h |
|||||||||||||
|
壽命 |
≥10年 |
|||||||||||||
|
環境 |
絕緣阻抗 |
DC≥500V 10MΩ |
||||||||||||
|
耐壓絕緣 |
AC 1800V 5mA/min |
|||||||||||||
|
工作溫度 |
-15℃ -50℃ |
|||||||||||||
|
相對濕度 |
0-90%(非凝結狀態) |
|||||||||||||
|
海拔高度 |
≤2000公尺 |
|||||||||||||
|
備注：特殊規格可按照指定要求定制 |
||||||||||||||
